製品紹介

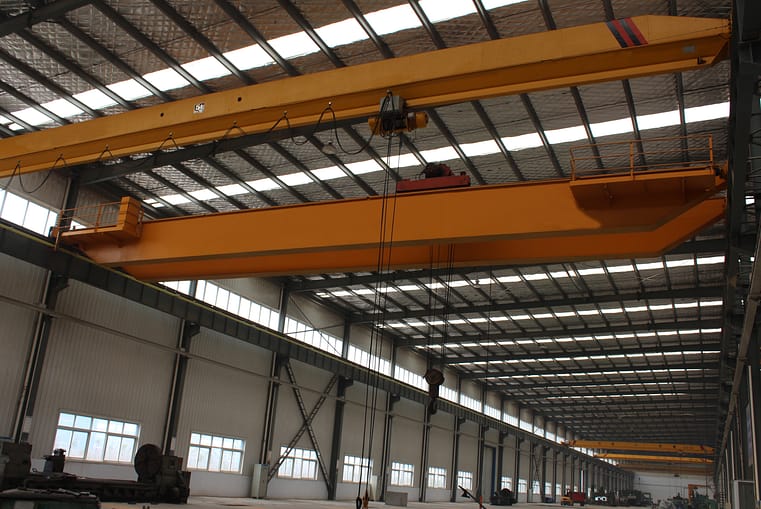

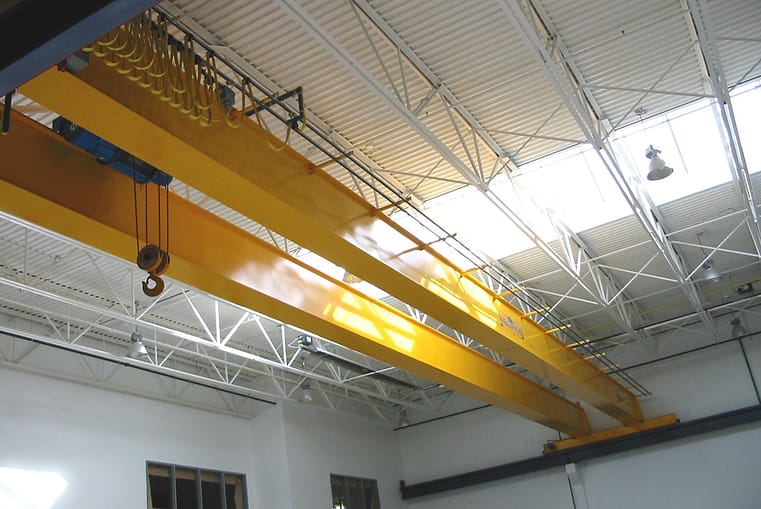

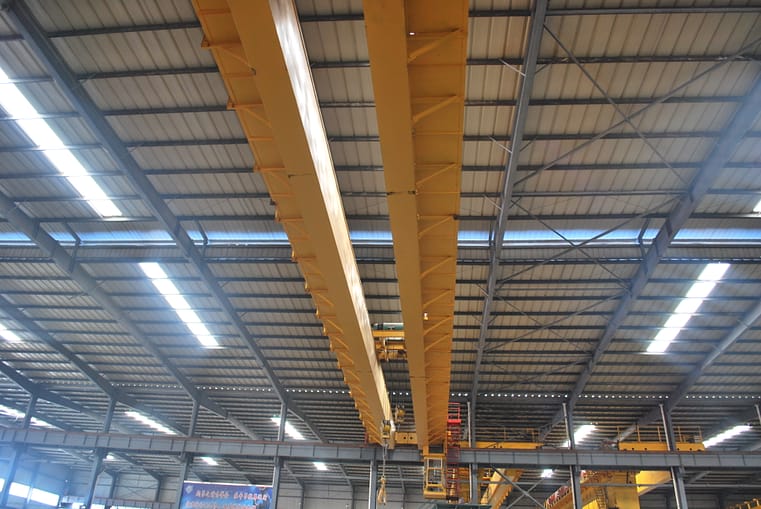

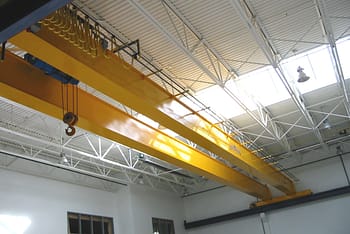

電動ホイスト付きダブルガーダー・オーバーヘッド・クレーンは、固定された支持体の上を走行します。
フレームはボックスタイプの溶接機構を採用し、CD1/MD1またはHC/HMモデルの電動ホイストと共に一式として使用され、それは中型クラスのクレーンであり、容量は3トンから20トンです。スパンは10.5～31.5mで、吊り上げ高さは6～18mです。
働く等級は A3~A4 です。作業温度は-20℃～40℃です。
電動ホイスト付きダブルガーダー天井クレーンは、箱型ブリッジフレーム、リフティングトロリー、クレーン走行機構、電気系統で構成されています。巻上機構としてトロリーフレームに取り付けられた固定電動ホイストを採用しています。構造がシンプルで使いやすく、全体の高さが低く、自重が軽いため、工場や鉱山、作業場などの中・小型の吊り上げ荷重の運用現場に適しています。
特徴
- 二重ガーダー構造により、十分な強度と剛性、安定性を備えたクレーンブリッジです。
- レールインミドルボックスガーダーの設計は、強度、剛性、安定性への要求を徹底的に満たすものです。
- シンプルな構造のエンドビームは、高強度のボルトでメインビームに簡単に取り付けることができます。
- 吊り上げ機構には、CDまたはMDの高品質ワイヤーロープ電動ホイストを使用。
- 軽い電流でモーターを起動するソフトスタートを地上制御で採用。
- デュアルモーター独立駆動装置を採用し、レールの噛み込みによる摩耗を抑え、車輪が軌道から外れて登る故障などの可能性を低減しました。
- モーターはコンタクタで直接制御されているので、1速、2速、反転制御を実現することができます。
- 周波数変換器は、モーターの速度調整制御の機能を実現するために、モーター電力の周波数と電圧を変化させるために使用されます。
- 短絡保護、無電圧保護、緊急電源オフスイッチ保護、過負荷限界保護、移動限界保護、ゼロ＆チェーン保護、接地保護など、複数の安全保護システムを採用しています。
技術情報
エンドキャリッジ
ription
コントロール
ription

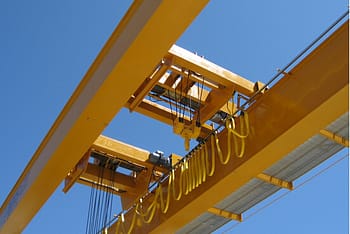

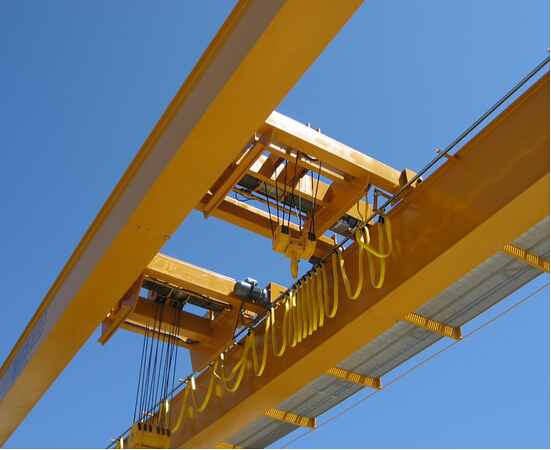

トロリー
ription
メインガーダー
ription
リフティング機構
ription
